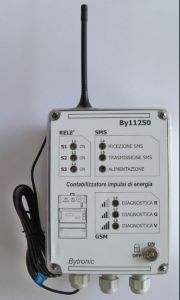

Contabilizzatore di impulsi di energia
mediante GSM

Clicca per ingrandire l'immagine

La confezione comprende:

• dispositivo di contabilizzazione di impulsi di energia con tutte le funzioni illustrate
• 2 sensori ottici, antenna con cavo da 3m, 4 batterie NiMh
• cavo USB-RS232, CD driver USB, 2 chiavi

Permette la compilazione del registro "UTF" (agenzia delle dogane) con lettura del contatore da remoto mediante SMS.

La compilazione del registro "UTF" è obbligatoria per le seguenti tipologie di impianto:

• Fotovoltaico, biomassa, eolico con potenze installate superiori a 20 kW
• (Quarto Conto Energia e scambio sul posto o Quinto Conto Energia produzione e consumo a richiesta)
• Produzione energia da fonti tradizionali (cogenerazione) con potenze installate superiori ad 1 kW
• La compilazione del registro richiede dati giornalieri organizzati in un report mensile.
• Le pratiche non corrette possono essere soggette a sanzioni.
• La frequente verifica dello stato funzionale dell'impianto (valore dell'energia prodotta) informa sullo stato dell'efficienza dell'impianto stesso.

Guarda il nuovo KIT KRU

Antenna fissata magneticamente alla parte superiore. Può essere rimossa e posizionata fino a 3 metri di distanza dal dispositivo.
Coperchio removibile (4 viti antiperdita) con dettaglio elettrico dei morsetti, collocabile lateralmente con fermo magnetico.
Frontalino interno con note funzionali.

• Il dispositivo By11250 contabilizza gli impulsi di energia (attiva e reattiva) emessi dalle due spie rosse (sempre entrambe presenti) del contatore di energia "UTF".
• Per il periodo regolatorio in vigore dal 1 gennaio 2016, l' AEEG ha pubblicatola delibera 180/2013/R/EEL che introduce, fra le altre, la seguente novità: le penali verranno applicate in fascia F1 e F2 se il fattore di potenza medio mensile sara' inferiore a 0,95. Ecco che la funzione di controllo del fattore di potenza presente nel By11250 diventa essenziale.
• Semplifica la compilazione del registro "UTF" perche' i dati vengono rilevati da remoto tramite SMS dal luogo di installazione del dispositivo.
• Contenitore industriale per ambienti con elevato grado di inquinamento (es. cabine con trasformatori ad olio) o in luoghi isolati (non presidiati).
• Puo' essere installato all'esterno (protezione IP56), per favorire una migliore ricezione del segnale GSM, non sempre possibile con il solo ausilio della prolunga del cavo di antenna (la perdita di segnale è proporzionale alla lunghezza del cavo).
• Interfaccia di configurazione RS232 all'interno: connessione protetta da polvere, olio, agenti atmosferici e altro.
• Alimentazione del dispositivo universale, predisposto per 12Vcc, 12Vac, 24Vcc, 24Vac, da 80 a 250Vdc, da 80 a 250 Vac.
• Stato del dispositivo segnalato sul fronte:
      - Alimentazione (1)
      - Stato rele' di soglia (3)
      - Stato ricezione/trasmissione SMS (2)
      - Diagnostica e livello di segnale GSM (3)
• Selettore a chiave per escludere il funzionamento del dispositivo (es. manutenzione in corso, diagnosi di un guasto, ecc).
• Il dispositivo By11250 e' corredato da:
      - modulo di comunicazione GSM/GPRS
      - antenna ominidirezionale
      - interfaccia di configurazione RS232
      - segnalazioni funzionali e diagnostiche sul frotne
      - backup alimentazione interna con batterie ricaricabili
      - dimensioni 150x110x70 mm - montaggio a parete
      - temperatura di funzionamento: -15 / +60 °C
      - aggiornamento software tramite seriale
      - 2 ingressi ottici da sensori impulsi di energia
      - 1 ingresso multitensione (24-48 Vdc/Vac; 115-230Vac; 110-220 Vdc) per condizione "presenza tensione"
      - 1 rele' di corrente interno
      - Rilievo di misura di Potenza Attiva, Reattiva e Fattore di Potenza
      - Data e ora sincronizzate con operatore telefonico
      - Impostazione soglie di Potenza Attiva max, Potenza Reattiva max, Potenza Attiva min, Fattore di Potenza max e relative soglie per condizione "normale"
      - 3 rele associabili ad una qualsiasi soglia per realizzare automatismi locali (rele' 24-256 Vac/Vdc 5A)
      - opzione modulo aggiuntivo che permette la selezione dell'uscita seriale RS232 o RS485

DOCUMENTAZIONE DISPONIBILE

By11250 Brochure  ( 834715 bytes )	Download ( 826240 bytes )
Manuale Utente  ( 2146157 bytes )	Download ( 3455624 bytes )
By11250 Istruzioni per l'installazione dei sensori ottici  ( 1353813 bytes )	Download ( 1346537 bytes )
KIT KRU per la compilazione remota del registro UTF  ( 262293 bytes )	Download ( 260091 bytes )

SOFTWARE DI CONFIGURAZIONE E MANUALI

By11250 Software di configurazione  L’uso del software è consentito solo in abbinamento al prodotto Bytronic. Il software non può essere modificato o distribuito anche parzialmente in alcun modo e con nessun mezzo, salvo esplicito consenso di Bytronic srl. Versione 1.0.0.3 - Aggiornato al 26.02.16	Download ( 53633122 bytes )
By11250 Manuale Editor  ( 1279987 bytes )	Download ( 1269696 bytes )
By11250 Manuale Configuratore  ( 774324 bytes )	Download ( 772208 bytes )
By11250 Manuale Pannello Misure  ( 708353 bytes )	Download ( 700903 bytes )
By11250 Manuale Modbus Monitor  ( file non trovato )	Download ( 1125723 bytes )
By11250 Manuale GSM Monitor  ( 833986 bytes )	Download ( 827798 bytes )
By11250 Manuale Firmware Updater  ( 1405766 bytes )	Download ( 1398514 bytes )
